一、供暖系統的熱負荷定義： 1、體積熱指標法：對于集中供熱系統進行規劃或初步設計時，往往尚未進行各類建筑物的具體設計工作，不可能提供較準確的建筑物熱負荷的資料，所采用的確定各類熱用戶的設計熱負荷的概算方法之一。
體積熱指標法： Q=qv · V · Δt（tn-tw)
qv--建筑物的采暖體積熱指標，kW/(m³·℃)
V--建筑物的外圍體積，m³。
tn--采暖室內計算溫度 ℃；
tw--采暖室外計算溫度 ℃。

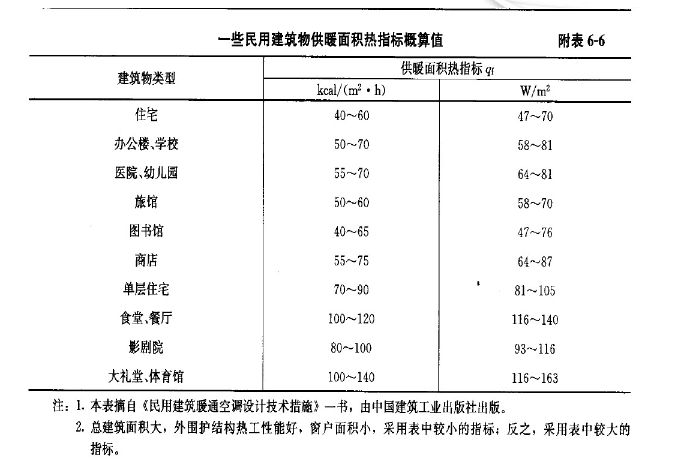

2、面積熱指標法：面積熱指標是指每平方米建筑面積需要的供暖設計熱負荷。單位一般為W/㎡。各類建筑物的供暖面積熱指標是根據大量實測數據和理論分析計算整理得出的。目前中國城市熱網設計規范中推薦使用供暖面積熱指標法，因?yàn)楣┡娣e熱指標法比供暖體積熱指標法簡單且實用，計算比較方便。
面積熱指標法：Q=qtF
qt--建筑物的面積熱指標，kW/㎡；
F--建筑物的建筑面積，㎡


三、以葆藍鍋爐為例，應用選型。
某住宅小區建筑供暖面積40000㎡，需要多大葆藍鍋爐？
面積指標法：Q=qtF（qt選用中間熱指標60W/㎡）
Q=60W/㎡×40000㎡=2400kW
把系統熱損失及錯峰考慮在內。
總設計負荷建議為2800KW.
根據葆藍低氮純銅管鍋爐型號選型：
4臺BL700，或者2臺BL1400.
葆藍低氮純銅管鍋爐屬于變頻鍋爐，最小可根據負載自動調節至20%功率輸出。不存在大馬拉小車現象。

以下為葆藍低氮純銅管鍋爐參數表

		葆藍純銅管低氮商用燃?xì)忮仩t中小型技術參數
項目		型號 單位	BL157*	BL240	BL350	BL600*	BL700
輸出熱負荷		kW	99/150	240	350	500/640	700
		Kcal×104	9/13	20	30	43/55	60
運行壓力		Mpa	1.1/≤0.098	≤0.098
熱效率		%	96~108
氮氧化物排放		mg/Nm³	7
最高出水溫度*		℃	95
水容量		L	16	18	18	32	35
最大水流量		m³/h	16	16	20	35	35
最小水流量		m³/h	6	10	12	18	20
最大流量壓力損失		Kpa	3	5	6	22	28
燃燒/換熱方式			全預混、無級比例調節、表面燃燒、立式銅翅管冷凝換熱器、頂置燃燒器
適用燃料			NG、LNG、CNG
供氣壓力		Kpa	1.5-6
耗氣量		Nm³/h	10/15	24	35	60	69
電參數	電壓	V	220/50HZ
	峰值電功率	KW	0.26	0.35	0.45	1.1	1.2
外形尺寸	長	mm	660	660	660	800	800
	寬	mm	600	600	600	750	750
	高	mm	1140	1600	1600	2200	2200
重量	運輸重量	KG	220	280	350	490	498
	運行重量	KG	236	290	362	530	540
接口尺寸	供回水口	A	DN65	DN65	DN65	DN80	DN80
	燃?xì)夤?/td>	A	DN25	DN25	DN25	DN40	DN40
	煙囪	mm	118	200	200	294	294
	冷凝水排放口	A	DN15	DN15	DN15	DN15	DN15

		葆藍純銅管低氮商用燃?xì)忮仩t中大型技術參數
項目		型號 單位	BL1050	BL1400*	BL1500*	BL2100*	BL2800*
輸出熱負荷		kW	1050	1275/1400	1500	1950/2100	2550/2800
		Kcal×104	90	110/120	128	150/180	220/240
運行壓力		Mpa	≤0.098
熱效率		%	96~108
氮氧化物排放		mg/Nm³	7
最高出水溫度*		℃	95
水容量		L	65	70	70	130	140
最大水流量		m³/h	51	70	70	120	160
最小水流量		m³/h	25	30	40	55	60
最大流量壓力損失		Kpa	38	40	28	55	55
燃燒/換熱方式			全預混、無級比例調節、表面燃燒、立式銅翅管冷凝換熱器、頂置燃燒器
適用燃料			NG、LNG、CNG
供氣壓力		Kpa	2-6	2-8	1.5-6	2-8	2-8
耗氣量		Nm³/h	106	128/139	149	195/210	255/290
電參數	電壓	V	380/50HZ		220/50HZ	380/50HZ
	峰值電功率	KW	2.3	2.6	2.4	7	8.2
外形尺寸	長	mm	968	968	800	1380	1380
	寬	mm	870	870	1520	1200	1200
	高	mm	2200	2200	2200	2400	2400
重量	運輸重量	KG	650	690	920	1500	1700
	運行重量	KG	745	760	990	1630	1840
接口尺寸	供回水口	A	DN100	DN100	DN80×2	DN125	DN125
	燃?xì)夤?/td>	A	DN50	DN50	DN65	DN65	DN65
	煙囪	mm	350	350	294×2	430	430
	冷凝水排放口	A	DN15	DN15	DN15×2	DN20	DN20
*最高出水溫度取決于當?shù)睾０胃叨?/td>
*BL1500為雙模塊鍋爐?？陕?lián)動，也可分別打開和關閉其中的模塊。
*BL157、BL600、BL1400、BL2100、BL2800有高、低功率兩個版本。

北京葆藍科技有限公司，請認準商標“葆藍”及版權"PUREONE"。

• By 葆藍李永亮
• 2019/04/11
